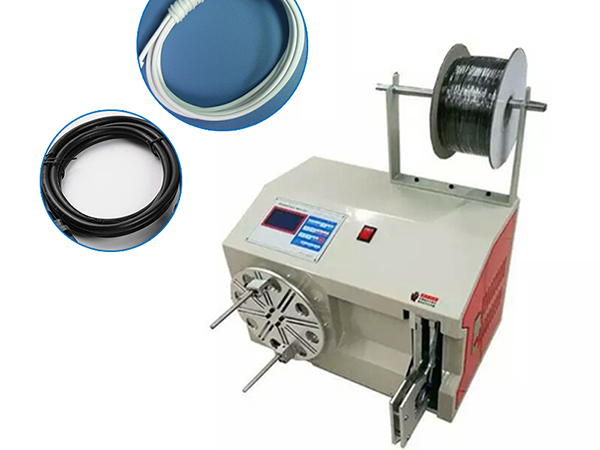

自動打把機因繞制線圈的不同所以其部件配置也不相同，目前許多打把機都帶有頂針裝置其結構和原理與車床的頂針裝置是一樣的，在實際應用中有許多客戶沒有發揮頂針裝置的作用，甚至有擅自拆除這個部件的，這些做法都是錯誤的，會影響設備的繞線品質，情況嚴重的會加速設備的磨損造成設備損壞。頂針裝置在打把機設備中起到保持主軸與繞線芯棒的同心度并且承擔來自于徑向的負載力量，減輕主軸所承受的負載，減少設備運轉過程中徑向的跳動，使主軸運行更為平穩和順暢。

　　在自動打把機中頂針裝置是必不可少的部件，它直接影響著設備的排線效果，頂針裝置可以保持繞線芯棒和主軸之間的相對同心度同時減少徑向跳動獲得最佳的排線效果，自動打把機的頂針裝置一般分為兩種手動型和氣動型，手動型需要操作人員搬動移動桿來實現頂針的動作，氣動頂針需要外接氣源作為動力，裝置都設有間距調整功能，使用不同長度的芯棒時需要調整間距，手動頂針的調整通過移動固定位置來實現頂針與繞線主軸之間的距離，氣動頂針的調整不僅需要調整固定位置還需要調整氣缸的升縮距離和速度，頂針裝置調整過緊會使芯棒彎曲，加重主軸電機的負載，過松會造成裝置不能發揮作用，應根據芯棒的長度作合適的調整。

　　在變壓器打把機中頂針裝置的作用主要是承擔主軸的徑向負載，變壓器打把機所繞制的線圈一般都比較重，所以頂針裝置較自動打把機更為堅固，頂針一般分為手動型和電動型兩種，手動型頂針的結構和原理與大型車床頂針基本一致，通過搖盤的轉動帶動頂針的位置移動，電動型頂針是通過慢速電機帶動齒輪與齒條之間的移動以實現頂針裝置的位置移動，間距調整時手動型頂針以搖盤不能轉動為標準，電動型頂針以頂尖受力為標準，間距調整后可以用力搬動繞線軸來檢查間距是否合理。頂針裝置作為打把機的重要部件之一，它關乎著繞線效果和設備的安全性，所以操作人員一定要重視頂針裝置的調整和合理使用。
